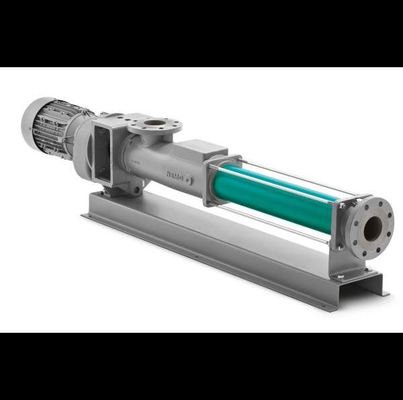

5.5-55KW abajo del sistema PCP de la extracción de aceite del agujero bombea para el aceite Wells

Lugar de origen CHINA
Nombre de la marca OHANG TECH
Cantidad de orden mínima 1
Detalles de empaquetado Embalaje de la carga de mar
Tiempo de entrega 30-50 días
Condiciones de pago T/T

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Nombre Bomba progresiva de la cavidad Para extracción de aceite
Alta luz

55KW abajo del sistema de la extracción de aceite del agujero

,

Bombas del sistema PCP de la extracción de aceite 55KW

,

55KW PCP bombea para el aceite Wells

Deja un mensaje
Descripción de producto

Bomba /PCP de la cavidad



El sistema de bomba progresivo de la cavidad (bomba de la PC) consiste en la bomba de tornillo del martillo/el conjunto impulsor superficial y la asamblea de control eléctrico. Como nueva tecnología de la PC de la extracción de aceite la bomba tiene ventajas tales como la adaptabilidad amplia/el ahorro de la eficacia alta/de energía y el ahorro de la inversión. La bomba de la PC es especialmente ventajosa al usar para el petróleo crudo de la arenosidad/del alto de gran viscosidad/alto gaseoso y de otras características especiales.

El movimiento rotatorio es transmitido al martillo por la barra de lechón del conjunto impulsor superficial, para conducir la operación de la bomba de tornillo. La bomba de tornillo consiste en dos porciones: rotor y estator. El de alta resistencia, rotor revestido de la anticorrosión es la única pieza móvil de la bomba de tornillo. El estator es una clase de tubo con el interior moldeado de goma sintético elástico. Una variedad de elastomérico está disponible para diversos usos.

Cuando el rotor gira en el estator, una serie de cavidades selladas se forma y estas cavidades se mueven axialmente desde el extremo de la toma al lado de la dislocación. Cuando una cavidad desaparece en el lado de la dislocación, una nueva cavidad se forma en el lado de la toma. La formación del canal, el movimiento y la desaparición continuos de estas cavidades, líquido entonces se trae a la superficie. Debido a las características únicas, la impulsión y la bomba superficiales de la PC encuentra usos amplios en campos petrolíferos.



Parámetro superficial del conjunto impulsor

Poder 5.5-55KW (motor de la prueba de la llama)
Carga clasificada 150KN
O.D. de la barra pulida Ф22m m– Ф42m m
Velocidad rotatoria 65-250 RPM
Tipo de ajuste de la velocidad Intercambiar la polea de correa o el sistema variable de la frecuencia
Capacidad de la presión del sello bien 0-6Mpa (sello mecánico)
dispositivo giratorio del Anti-contador Freno mecánico
Tipo de protecciones Sobre el control de presión actual de la protección/del mercado (opción)/el comienzo suave (opción)
Tipo de conexión principal bien 7-1/16” reborde (el modificar para requisitos particulares está disponible)



Especificación progresiva de la bomba de la cavidad del martillo



Modelo

Dislocación

(ml/r)

Etapa

Conexión del rotor

(adentro)

Estator O.D.

(milímetro)

Tamaño de la tubería

(adentro)

Tamaño que encajona

(adentro)

Salida diaria @ 100RPM (m3/d)

Cabeza clasificada

(m)

OLB40-30 40 30 7/8" Ф90 2-7/8 ≥4-1/2” 5,7 1000
OLB40-40 40 40 7/8" Ф90 2-7/8 ≥4-1/2” 5,7 1500
OLB40-50 40 50 7/8" Ф90 2-7/8 ≥4-1/2” 5,7 2000
OLB75-30 75 30 7/8" Ф107 2-7/8 ≥5-1/2” 10,8 1000
OLB75-40 75 40 7/8" Ф107 2-7/8 ≥5-1/2” 10,8 1500
OLB75-50 75 50 7/8" Ф107 2-7/8 ≥5-1/2” 10,8 2000
OLB120-27 120 27 7/8" Ф107 2-7/8 ≥5-1/2” 17 1000
OLB120-35 120 35 1" Ф107 2-7/8 ≥5-1/2” 17 1500
OLB120-45 120 45 1" Ф107 2-7/8 ≥5-1/2” 17 2000
OLB200-25 200 25 1" Ф114 2-7/8 ≥5-1/2” 28 1000
OLB200-35 200 35 1" Ф114 2-7/8 ≥5-1/2” 28 1800
OLB300-21 300 21 1" Ф114 2-7/8 ≥5-1/2” 43 1000
OLB300-30 300 30 1" Ф114 2-7/8 ≥5-1/2” 43 1500
OLB400-17 400 17 1" Ф114 3-1/2 ≥5-1/2” 57 1000
OLB400-30 400 30 1" Ф114 3-1/2 ≥5-1/2” 57 1500
OLB500-14 500 14 1" Ф114 3-1/2 ≥5-1/2” 72 800
OLB500-25/2 500 25 1" Ф114 3-1/2 ≥5-1/2” 72 1500
OLB800-14 800 14 1-9/16” Ф114 3-1/2 ≥5-1/2” 115 800
OLB800-25/2 800 25 1-9/16” Ф114 3-1/2 ≥5-1/2” 115 1500
OLB1200-14/2 1200 14 1-9/16” Ф114 3-1/2 ≥5-1/2” 172 800
OLB1200-25/2 1200 25 1-9/16” Ф114 3-1/2 ≥5-1/2” 172 1500
OLB1400-14/2 1400 14 1-7/8” Ф114 3-1/2 ≥5-1/2” 202 800
OLB1600-13/2 1600 13 1-7/8” Ф114 3-1/2 ≥5-1/2” 230 800
OLB2000-12/2 2000 12 1-7/8” Ф114 3-1/2 ≥5-1/2” 280 700


Observación: El rotor hueco está disponible para todos los tipos antedichos, y los parámetros de la bomba como el flujo y cabeza pueden ser modificados para requisitos particulares.
